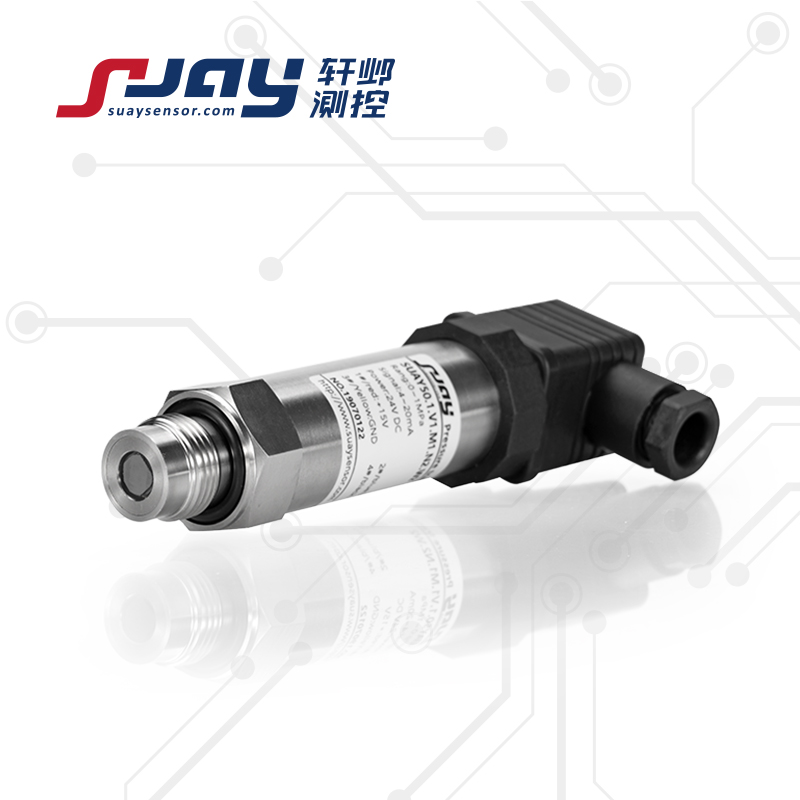

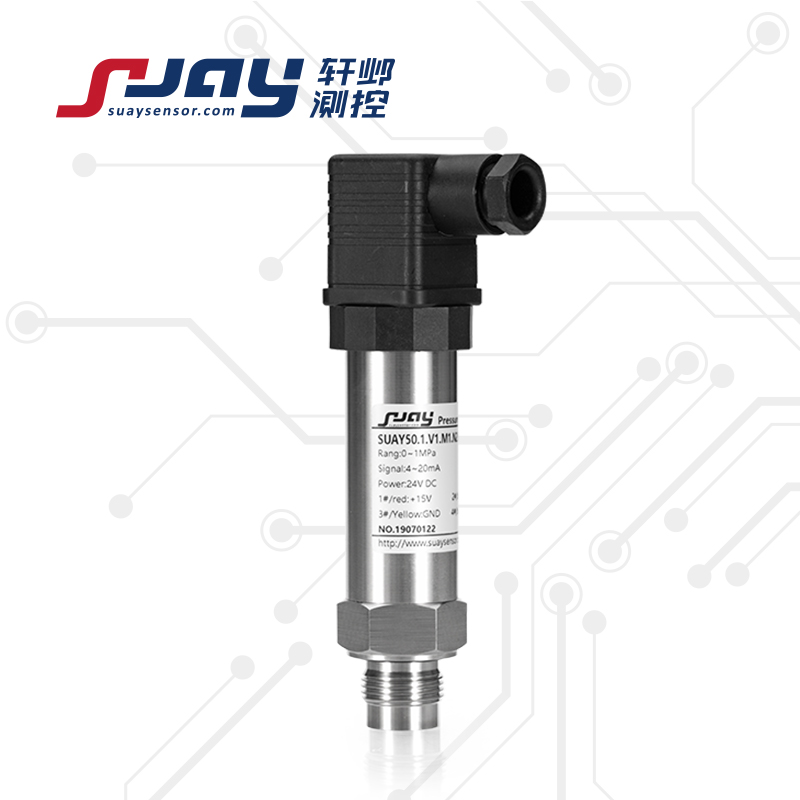

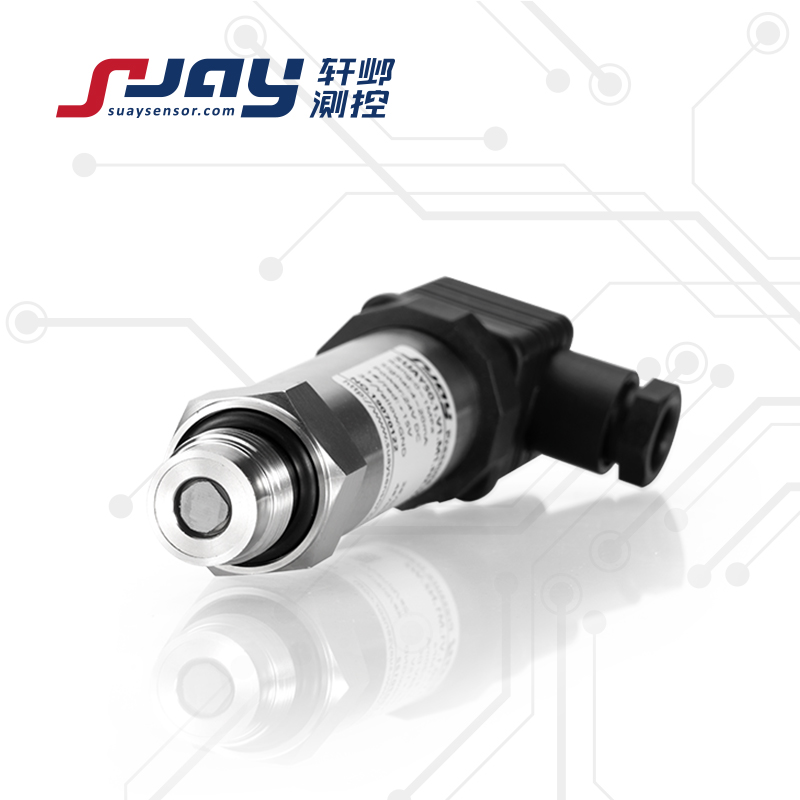

SUAY50高频压力传感器/高频动态压力变送器是采用德国微机械加工技术，利用硅优良的杨氏弹性模量力学特性，低阻抗，小尺寸的感压核心，从而使得传感器具有极高的固有频率、宽广优良的带宽，以及亚微妙的上升时间（极为陡峭的上升沿）、干净的幅频特性曲线，使其非常适合应用于军事工程、化爆实验、石油勘采与试井、材料力学、土木工程学、岩土力学、液压动力机械试验、缩模试验、轨道交通等科学实验和生产实践中，得到不失真且快速变化的动态压力波形与有效压力值，配合SUAY高输入阻抗、低输出阻抗、低噪声、高频响专用信号处理电路，使其成为动态测压的首选。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
高频压力传感器特点：
-
高固有频率，宽广的通频带
-
uS级的上升时间，陡峭的上升沿
-
干净的幅频特性曲线
-
先进、稳定的处理电路，抗干扰性能优良
产品性能指标：
|
测量范围 |
-100KPa~0-10KPa...1MPa...100MPa |
|
测量介质 |
与316不锈钢兼容的气体或液体 |
|
静态精度① |
±0.1%FS ±0.25%FS ±0.5%FS |
|
固有频率 |
180KHz-500KHz 500KHz-1MHz 1MHz-2MHz |
|
变送器带宽 |
0-1KHz...3 KHz 0-20 KHz 0-200 KHz |
|
上升时间 |
0-60...100uS 0-1...3uS 0-0.2...5uS |
信号输出/供电
|
0-5V 0-10V |
±15VDC（典型） |
|
4-20mA 0-5V 0-10V 1-5V |
12-36VDC（典型24VDC） |
|
mV信号 |
恒压源/恒流源 |
|
工作温度 |
-40～85℃ 特殊使用可达1200℃ |
|
补偿温度 |
-10～60℃ |
|
贮存温度 |
-40～100℃ |
|
长期稳定性 |
典型：±0.1%FS/年 不超过：±0.2%FS/年 |
|
零点温度漂移 |
典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ |
|
灵敏度温度漂移 |
典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ |
|
过载能力 |
1.5-2倍满量程压力 |
|
有效测量寿命 |
﹥106压力循环（P:10-90%FS） |
|
分辨率 |
大于10-5（通常受限采集显示设备，理论无限小） |
|
抗振动性 |
20g，（IEC 60068-2-6） |
|
抗冲击性 |
20g， 11mS |
|
负载电阻 |
≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） |
|
绝缘电阻 |
200M?，100VDC |
|
压力接口 |
M20*1.5（典型）； G1/4（可选） |
